GERADOR DE ÁUDIO FAIXA 12 HZ A 750 KHZ MOD. GA-100

DESCRIÇÃO:

Gerador de sinal de áudio

APLICAÇÕES

Instrumento utilizado para gerar sinais de áudio em forma de onda, frequência e amplitude. Utilizado em laboratórios de eletrônica como fonte de sinal para teste de diversos aparelhos e equipamentos eletrônicos como: mixers, amplificadores, filtros, etc.

ESPECIFICAÇÕES TÉCNICAS:

Faixas de operação:

“X1” 12 Hz a 112 Hz

“X10” 112 Hz a 1,12 kHz

“X100” 1,12 kHz a 11,2 kHz

“X1k” 11,2 kHz a 112 kHz

“X10K” 112 kHz a 750 kHz

Precisão de frequência: 6% da leitura

Características da onda senoidal

Tensão de saída: 5 V rms ou mais

Distorção de saída: 400 Hz-20 KHz, 0,1% ou menos

(Faixa X100 para 1KHz)

50 Hz a 500 KHz 0,5 % ou menos

Planicidade de saída: ±1,5 dB (consulte 1 KHz)

Características da onda quadrada:

Tensão de saída: 10 Vp.p ou mais

Tempo de ascensão: 0,25 µs ou menos

Taxa de direitos: 50 % ±5 % (consulte 1 KHz)

Características de sincronização externa

Faixa ±3 % da frequência do oscilador

Impedância de entrada: 10 K aproximada

Tensão máxima: 10 V rms

Características de saída:

Impedância: 600 ± 10 %

Atenuador: 0 dB, -10 dB, -20 dB, -30 dB, -40 dB e -50 dB em 6 passos (precisão +1 dB com carga de 600)

Consumo: 5 Watt

Dimensão (A x L x C): 142 mm x 233 mm x 197 mm

Peso: 3,5 Kg

Temperatura de operação: 10 a 40°C

Umidade de operação: 10 a 80% U.R

Alimentação: 127 V AC ou 220 V AC, 50/ 60 Hz

Dimensão (A x L x C): 142 mm x 233 mm x 197 mm

Garantia: 06 meses

ITENS FORNECIDOS

Gerador de áudio

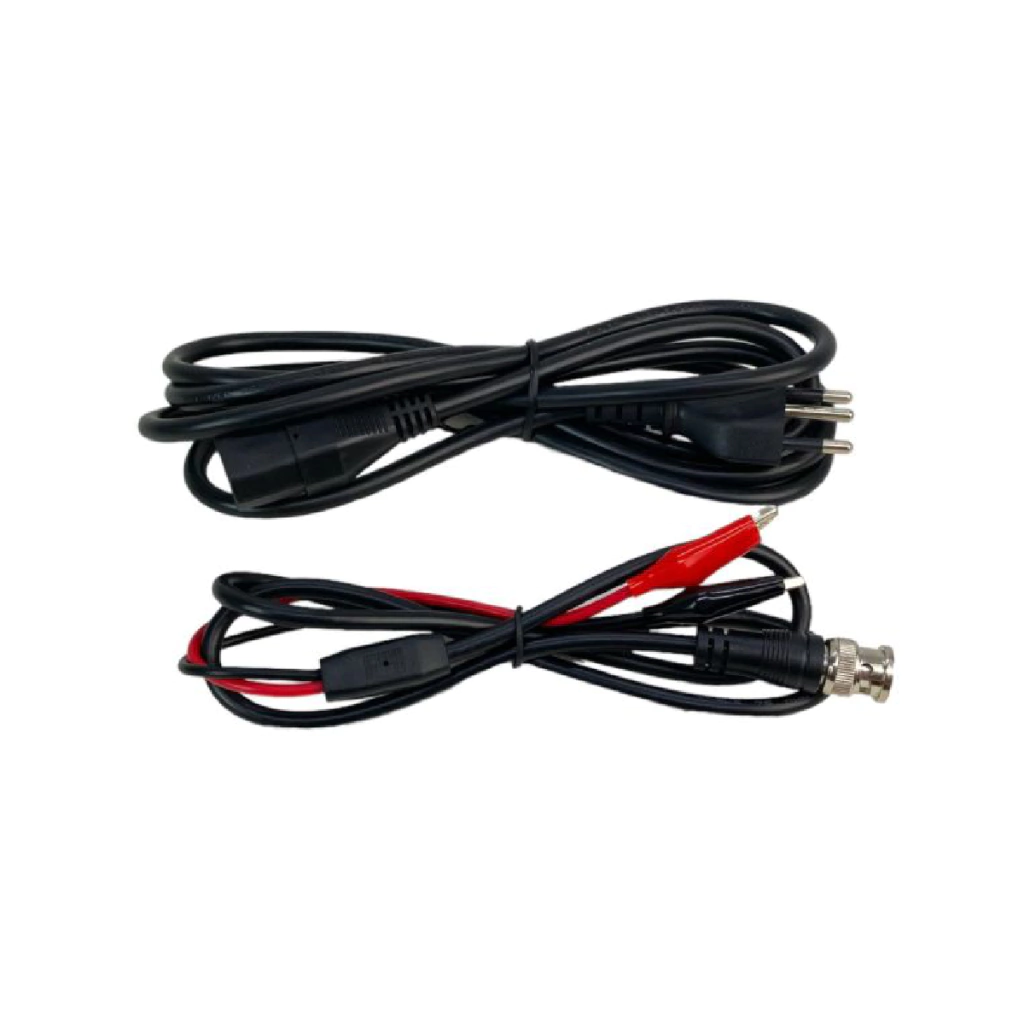

Cabo de alimentação

Cabo de teste BNC/ jacaré

Cartão com instruções de download do manual em .PDF
