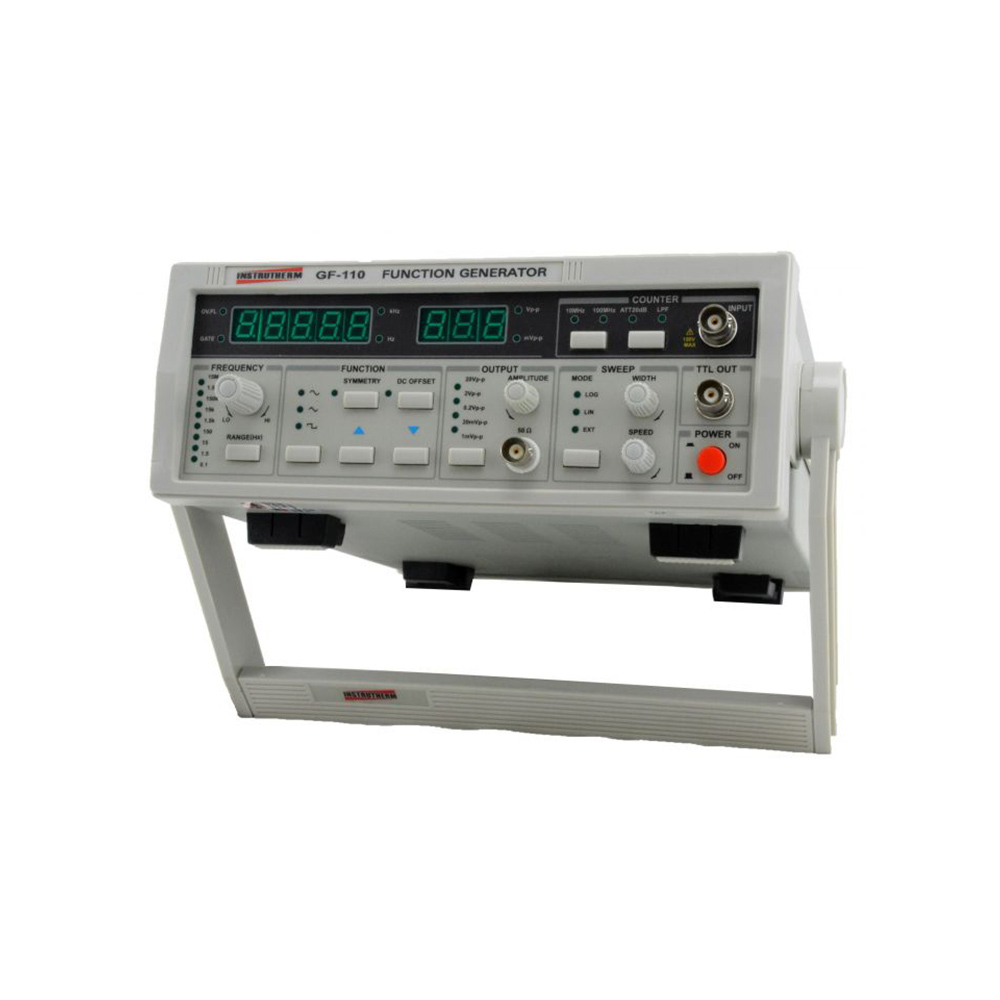

GERADOR DE FUNÇÕES DIGITAL FAIXA 0,1HZ A 15MHZ MOD.GF-110 COM CERTIFICADO DE CALIBRAÇÃO

DESCRIÇÃO:

Gerador de funções digital faixa 0,1hz a 15mhz mod.gf-110 incluso certificado de calibração

DESCRIÇÃO CERTIFICADO DE CALIBRAÇÃO:

Certificado de Calibração p/Gerador de Funções

ESPECIFICAÇÕES TÉCNICAS:

Displays tipo LED de 5 e 3 caracteres

Escala: 0,1Hz a 15MHz em 8 escalas

Forma de onda: Senoidal, Quadrada, Triangular, Pulso positivo e negativo e Rampa positiva e negativa

Escala de Simetria: 80:20 a 20:80

Onda Senoidal: - Distorção: 10Hz a 100KHz ? 2% - Resposta da Freqüência: < 100KHz ? ± 0,5dB Outros ? ± 1dB - Tempo de Subida/Descida da Onda Quadrada: ? 25ns

Saída TTL: Nível alto: 2,4V / Nível baixo: ? 4V – Tempo de subida: ? 30 ns

Saída – Impedância: 50? ± 10% - Amplitude: 20Vpp (sem carga) – Atenuador: 0dB, 20 dB, 40 dB e 60 dB – Compensação DC: 0 a ± 10V, ajustável – Erro de amplitude: ± 10% ± 2 dígitos

Entrada VCF - Tensão de Entrada: -5V a 0V - Razão Máxima de VCF: 100:1 - Sinal de Entrada: DC ~ 1KHz

Frequencímetro – Escala: 10Hz a 100MHz – Impedância de entrada: 1M? / 20pF – Entrada máxima: 150V (AC+DC) – Atenuador de entrada: 20 dB – Erro de medição: ± 3 x 10-5 ± 1 dígitos – Sensibilidade: 100mVrms

Temperatura de Operação: 0 a 40ºC

Umidade de Operação: < 90% RH

Alimentação: - Tensão: 110V / 220V ± 10% –  Frequência: 60Hz ± 2Hz – Potência: 25VA

Dimensões: 280 x 255 x 100mm

Peso: 3Kg.

ACESSÓRIOS FORNECIDOS:

Gerador de funções digital GF-110

Pontas de prova,

Cabo de alimentação,

Fusíveis

Manual de instruções

Certificado de calibração
