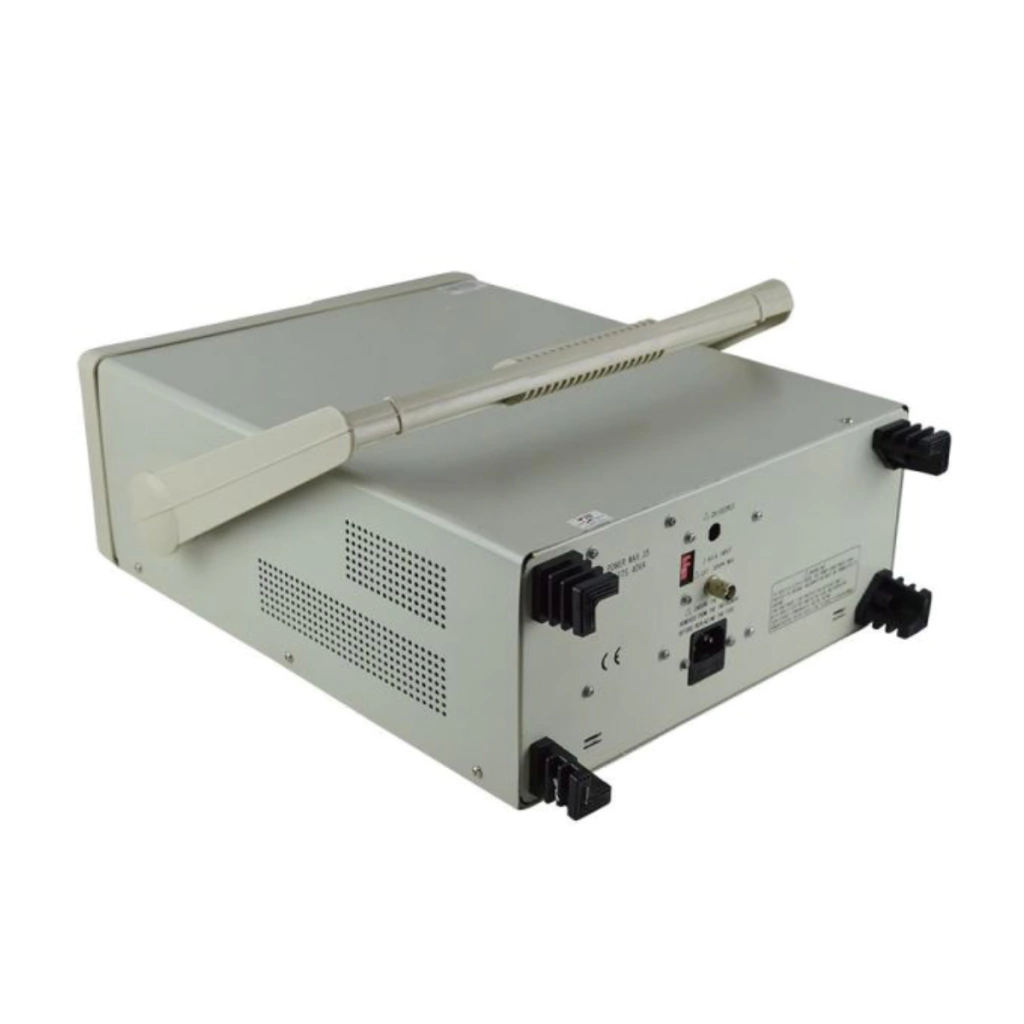

OSCILOSCÓPIO ANALÓGICO MOD.OA-230 30MHZ 2 CANAIS

DESCRIÇÃO:

Osciloscópio analógico mod.oa-230 30mhz 2 canais

ESPECIFICAÇÕES TÉCNICAS:

CRT: Tipo retangular de 6" com reticulado interno

Área efetiva do CRT: 8 x 10DIV (1DIV = 1cm)

Tensão de aceleração: 12kV (40MHz)

SISTEMA HORIZONTAL:

Tempo de varredura A: 0,2µSeg a 0.5S/DIV

Precisão: ±3%

Varredura da amplificação: x10

X10MAG precisão do tempo de varredura: ±5%

Linearidade: ±5%, x10MAG: ±10% (0,2seg a 1µSeg)

MODO X-Y:

Banda de frequência: DC até 500KHz

Fase diferencial X-Y:? 3° no DC até 50KHz

Sensibilidade: eixo X: CH1 sinal de entrada

eixo Y: CH2 sinal de entrada

TENSÃO E SINAL DE CALIBRAÇÃO:

Forma de onda: quadrada

Frequência: 1KHz (aproximado)

Tensão de saída 2Vp-p ±2%

DESVIO VERTICAL DO SISTEMA:

Sensibilidade: 5mV a 5V/DIV

Precisão de Sensibilidade: 3%

Banda de frequência: DC até 30MHz (x5MAG: DC até 7MHz)

Tempo de crescimento: Aprox. 17,5nS (x5 MAG: Aprox. 50nS)

Impedância de entrada: 1M

Linearidade: <±0,1DIV de amplitude muda quando a forma de onda de 2DIV no centro do gráfico é movido verticalmente

Modo vertical: CH1, CH2, DUAL(CHOP/ALT), ADD

Frequência de repetição CHOP: 250KHz (aproximado)

Conexão de entrada: AC, GND, DC

Tensão máxima de entrada: 400V (AC: frequência 1KHz ou menor)

SISTEMA DE DISPARO (TRIGGER):

Fontes: CH1, CH2, LINE, EXT

Declive:± polarização ou sicronização da polarização da TV

Sensibilidade: 20Hz a 2MHz:1DIV; TRIG-ALT: 2DIV; EXT:200mV; TRIG-ALT: 3DIV

EXT: 800mV; 2 a 20MHz: 1,5DIV; 20MHz a 40MHz:2,5DIV 40MHz a 50MHz: 3DIV

Modo de disparo: AUTO, NORM, TV-V, TV-H,

Alimentação: 127/220VAC

ACESSÓRIOS FORNECIDOS:

Pontas de Prova

Manual de instruções
