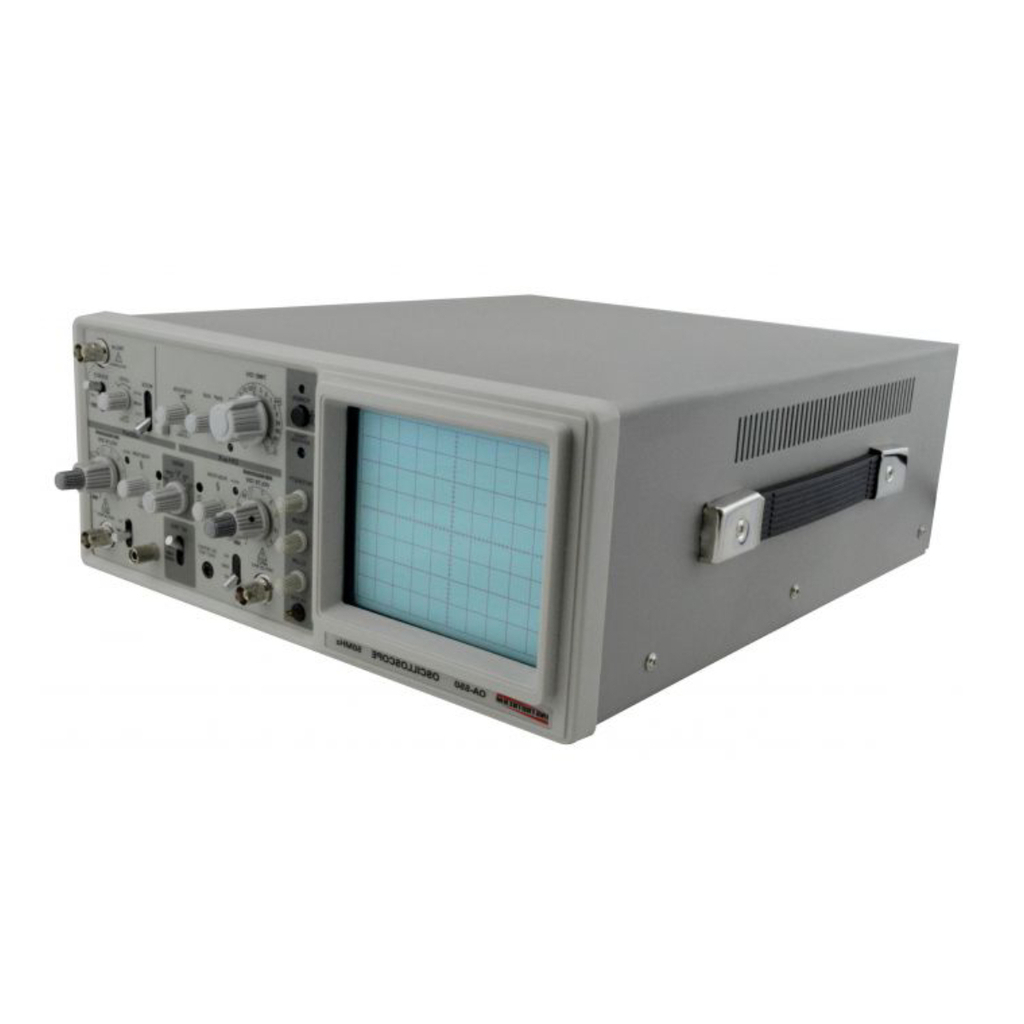

OSCILOSCÓPIO ANALÓGICO MOD.OA-550 50MHZ 2 CANAIS

DESCRIÇÃO:

Osciloscópio analógico mod.oa-550 50mhz 2 canais

ESPECIFICAÇÕES TÉCNICAS:

CRT: - Tipo Retangular de 6" com Reticulado Interno

Area Efetiva do CRT: 8cm x 10cm (1cm = div)

Cor do Traço: Verde

Sistema de deflexão vertical (2 Canais):

Sensibilidade: 5mV/DIV a 5V/DIV em 10 escalas na seqüência 1-2-5, MAG. x5, 1mV/DIV a 1V/DIV

Precisão: ± 3% normal; ± 5% MAG. x5

Ajuste Fino de Escala: > 2.5:1

Largura de Banda (-3dB): DC ~ 50MHz

Impedância de Entrada:

Direta: 1MW ± 2%//25pF ± 5pF

Via sonda: 10:1, 10MW ± 5%//16pF ± 2pF

Tensão máxima de entrada: 300V (DC + AC pico)

Erro de Amplitude Linear: 5%

Modo de Operação: CH1, CH2, ALT, CHOP, ADD

Sistema de Disparo

Disparo Interno:

DC ~ 10MHz 1,00DIV

DC ~ 50MHz 2,0DIV

Sinal TV 2,0DIV

Disparo Externo:

DC ~ 10MHz 0,3DIV

DC ~ 50MHz 1,0DIV

Sinal TV 0,5V

Banda Baixa Automática: 25Hz

Tensão de Entrada Máxima: 300V (DC + AC pico)

Modo de Disparo: Auto, Norm, TV

Fonte de Disparo: INT, EXT

Fonte de Disparo INT: CH1, Modo vertical CH2, LINE

Sistema de Deflexão Horizontal:

Base de Tempo: 0,2ms/DIV ~ 0,2s/DIV em 19 escalas em seqüência 1-2-5.

MAG. x10 extende a Taxa Máxima de varredura para 20ns/DIV

Precisão: x1: ± 3%

x10: ± 10%

Linearidade: x1: ± 5%

x10: ± 10%

Modo X-Y:

Sensibilidade: Idem sistema de deflexão vertical

Precisão: Idem sistema de deflexão vertical

Largura da Banda X(-3dB): DC: 0 ~ 1MHz

AC: 10Hz ~ 1MHz

Diferença de Fase X-Y: < 3º (DC ~ 50KHz)

Sistema do Eixo Z:

Sensibilidade: 5V em nível de luminosidade baixo

Impedância de Entrada: 33K?

Largura da Banda: DC ~ 2MHz

Tensão de entrada máxima: 30V (DC + Pico AC)

Sinal de Calibração

Forma de Onda: Onda Quadrada

Amplitude: 0,5V ± 2%

Freqüência: 1KHz ± 2%

Saída CH1 (Vertical):

Largura da Banda: 50Hz a 5MHz

Tensão de Saída: 20mV/DIV (50W de carga)

Temperatura de Operação: 0 a 40ºC

Umidade de Operação: 35 a 85% RH

Alimentação:

Tensão: 110/220VAC

Freqüência: 48Hz ~ 62Hz

Potencia Consumida: 30W

Dimensões 370 x 310 x 130mm

Peso: 6,5Kg.

ACESSÓRIOS FORNECIDOS:

Osciloscópio analógico OA-550

Pontas de Prova (10:1 / 1:1)

Pontas de Prova com Garra tipo Jacaré

Cabo de Alimentação

2 Fusíveis

Manual de Instruções
